双梁桥式起重机

信息详情

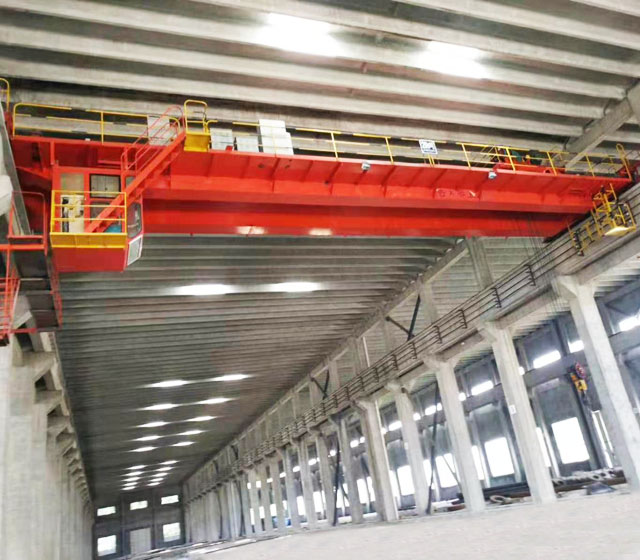

qd型双梁桥式起重机

       QD型双梁桥式起重机是采用标准制造的系列产品。整机结构新颖、造型美观、工艺性好、操作灵活平稳、安全可靠。起重重量:5-200T

主要特点:

       (1)桥架采用箱形主梁,自动埋弧焊焊接。

       (2)小车导电采用工字钢轨道电缆导电新装置,安全可靠。

       (3)起升机构根据要求还可设另一套安全装置。增加可靠性。

       (4)零部件标准化、系列化、通用化。

       (5)操纵室视野开阔,全部机构均在操纵室内操纵,工作舒适操纵灵活。

       本产品广泛适用于普通重物的装卸与搬运,还可配以多种专用吊其进行特殊作业,当露天 使用时带有防雨设备。表中数据为室内起重机用,室外起重机总重和轮压约增加5%,起重机按使用繁忙程度分为中级(A5)和重级(A6)两种工作制度。选用时应注明工作制度,工作环境的高、低气温及电源种类等技术要求。还可根据用户要求的跨度设计制造。

QD型5-50/10吨吊钩桥式起重机

QD型双梁桥式起重机

技术规格 Technical Specifications

起重量t510
跨度m10.513.516.519.522.525.528.531.510.513.516.519.522.525.528.531.5
起升高度m16
速度起升A5m/min11.38.5
A615.613.3
小车运行37.243.8
大车运行A590.791.990.791.984.7
A6115.6116.8115.6116.8112.5
电动机起升A5型号/kWYZR180L-6/13YZR180L-6/17
A6YZR180L-6/15YZR200L-6/22
小车运行YZR112M-6/1.8YZR132M-6/2.5
大车运行A5YZR132M2-6/4×2YZR160M1-6/6.3×2YZR132M2-6/4×2YZR160M1-6/6.3×2
A6YZR160M1-6/6.5×2YZR160M2-6/7.5×2YZR160M2-6/5.5×2YZR160M2-6/7.5×2
主要尺寸H176418761926
H1765+HO800+HO765+HO815+HO
H2-24126226376526676826976-24126226376526628778928
H32526254625962756290630563206335625262546259627562906300831583308
H471602552
h870
B50505200620457005930
W34003550500040505000
WC11001400
b230
S18001050
S212501300
重量小车A5t2.1263.461
A62.1813.651
总重A51314.216 .118.62125.328.531.414.516.5192123.1283134.4
A61314.516.31921.425.528.731.61517202123.22831.334.7
轮压A5t88.59.19.810.411.712.513.210.911.512.312.913.614.915.816.6
A68.59.19.210.411.112.513.313.811.111.812.613.113.815.416.317.1
荐用钢轨
38kg/m43kg/m
电源三相交流 380V 50Hz

注:表中数据为室内起重机用,室外起重机总重和轮压约增5%,HO≤250(HO为大车缓冲器增加高度)。

起重量t16/3.220/5
跨度m10.513.516.519.522.525.528.531.510.513.516.519.522.525.528.531.5
起升高度1612
1814
速度起升A5m/min7.97.2
A61312.3
A516.719.5
A6
小车运行44.6
大车运行A584.787.684.787.6
A6112.5101.4112.5101.4
电动机起升A5kwYZR225M-8/26
A6YZR250M1-6/37YZR250M1-6/45
YZR180L-8/13YZR180L-6/17
小车运行YZR132M2-6/4
大车运行A5YZR160M1-6/6.3×2YZR160M2-6/8.5×2YZR160M1-6/6.3×2YZR160M2-6/8.5×2
A6YZR160M2-6/7.5×2YZR160L-6/11×2YZR160M2-6/7.5×2YZR160L-6/11×2
主要尺寸H2095218520972187
H125202552620277029203070322025202524255426242772299230723222
H2850+HO940+HO850+HO940+HO
H3729639701611
H4770496
HA5720
A6820
K2000
BA5594059446434594059446434
A662747004627468357004
WA5400041005000400041005000
A644004400
Wc2400
230260230260
H2801802403905406908408084184244392542692842
S110401030
S218501900
S315001450
S423102320
重量小车A5t6.2776.856
A66.4277.18
总重A519.220.323.426.428.833.136.439.52022242830.334.738.341.5
A62021.523.62830.434.53841.3212325.23032.536.840.644.2
轮压A5t14.615.516.318.819.320.521.422.316.517.618.520.721.62323.924.9
A615.516.417.319.420.321.422.323.217.718.819.922.123.324.325.526.5
荐用钢轨
43kg/m QU70
电源
三相交流380V 50HZ


起重量t32/550/10
跨度m10.513.516.519.522.525.528.531.510.513.516.519.522.525.528.531.5
起升高度m1612
1816
速度起升A5m/min7.55.9
A69.57.8
A519.513.2
A619.513.2
小车运行42.438.5
大车运行A587.674.274.685.9
A6101.4101.886.887.3
电动机起升A5kWYZR280S-10/42YZR280M-10/55
A6YZR280M-8/55YZR315S-8/75
YZR180-6-17YZR200L-6-26
小车运行YZR160M1-6/6.3YZR160M2-6/8.5
大车运行A5YZR160M2-6/8.5×2YZR160L-6/13×2YZR180L-6/13×2
A6YZR160L-6/11×2YZR180L-6/11×2YZR200L-6/15×2
主要尺寸H234323452475272620902732
H12580258626162646279629463096319625252531253426342784293420843184
H2940+HO1035+HO1070+HO1090+HO
H3603599469950948942
H4790948
h820675
B647466206920672468247144
W46504700500048005000
WC28003580
b260300
S110701005
S220502200
S317002000
S426803195
重量小车A5t10.915.5
A611.516
总重A5272932.135.6404549.25335.337.84246.15055.66065
A62830.333.438.6434750.655.336.13943.347.751.757.661.767.3
轮压A5t24.826.427.830.131.133.134.435.436.539.942.043.045.647.448.750.3
A626.428.229.631.032.434.035.036.437.940.342.544.446.047.849.250.8
荐用钢轨
QU70 □90×90QU80 □100×100
电源三相交流 380V 50Hz


QD型75/20吨吊钩桥式起重机

QD型双梁桥式起重机

技术规格 Technical Specifications

起重量t75/20
跨度m13.516.519.522.525.528.531.5
起升高度m主12/副23
速度起升A3m/min主起升1.27、副起升9.2
A5主起升6.2、副起升9.2
小车运行A3  10.3/A5  35.2
大车运行A330.6
A566.7
电动机起升A3型号/kW主起升:YZR200L-6/22、副起升:YZR250M1-8/30
A5主起升:YZR315M-10/75、副起升:YZR250M1-8/30
小车运行YZR160M1-6/5.5
大车运行A32~YZR180L1-8/2×11
A52~YZR180L1-6/2×152~YZR220L1-6/2×22
主要尺寸(m)B8056
M8295
K5500
H3469347634813484370937153725
A1200
H1830826824824604598594
F-10-10138288118124128
重量小车A3t18
A519.523
总重A356.360.265.270.975.882.488.4
A561.965.870.176.681.588.194.1
轮压A3t266278285294305316326
A5274287299309318330341
荐用钢轨
50kg/m 、QU80
电源三相交流 380V 50Hz


QD型100/20吨吊钩桥式起重机

QD型双梁桥式起重机

技术规格 Technical Specifications

起重量t100/20
跨度m13151922252831
起升高度m主12/副22
速度起升A5m/min主起升4.97、副起升9.2
小车运行35.7
大车运行A566.7
电动机起升A5型号/kW主起升:YZR315M-10/75、副起升:YZR250M1-8/30
小车运行YZR180L-6/15
大车运行A52~YZR200L-6/2×22
主要尺寸(m)B8928
M9095
K6300
H35403547835503553378237893800
A1200
H11481147714771477125112471239
F-10-10190340124130138
重量小车A5t32.4
总重A568.973.378.385.690.297.4107.9
轮压A5t333345362370383398410
荐用钢轨
50kg/m 、QU80
电源三相交流 380V 50Hz



QD型125/32-250/50吨吊钩桥式起重机

QD型双梁桥式起重机

技术规格 Technical Specifications

工作制度(中级) A1~A6
主要技术参数
额定起重量主钩t125125
副钩3232
跨度m1316192225283113161922252831
起升高度 主/副m20/2230/32
速度起升m/min4.44.4
9.49.4
运行小车41.441.4
大车78687868
电动机起升型号/kWYZR335LA/100YZR335LA/100
YZR280M/52YZR280M/52
运行小车YZR180L/15YZR180L/15
大车YZR225M/30×2YZR225M/30×2
总容量KW227
轮压t40.543.544.546.5485052.541.54445.547.548.550.553
自重小车30.642.6
总重84941001071151231418998103112120128146
主要尺寸(mm)小车轨距LT44005800
小车轮距KT29202920
大车内侧轮距T35604960
主梁底面至轨道面距离F7050052060570500520605
起重机宽度B920010000
轨道中心至起重机外端距离B1400460400460
轨面至起重机顶 端距离H3931423039314230
轨面至缓冲器距离H112001200
车轮中心至缓冲器外端距离A24002400
操纵室底面至轨道面距离H3大2900大2900
极限位置(mm)吊钩至轨面距离主钩h12309051230905
副钩h1240-8524085
吊钩至轨面中心距离主钩L12150
L22800
副钩L13405
L21545
荐用钢轨
QU100
电源三相交流 380V 50Hz


工作制度(中级) JC=25%
主要技术参数
额定起重量主钩t160160
副钩5050
跨度m1316192225283113161922252831
起升高度 主/副m30/3222/26
速度起升m/min3.72.8
9.89.8
运行小车2828
大车68666658
电动机起升型号/kWYZR355LB/132YZR355LB/132
YZR355M/90YZR355M/90
运行小车YZR250MA/22YZR250MA/22
大车YZR200L/15×4YZR250L/30×2YZR200L/15×4
总容量KW304
轮压t5154.529.530.531.532.533.531333435.5373839
自重小车63.366.5
总重112122144151160176187138140147156176183196
主要尺寸(mm)小车轨距LT55005500
小车轮距KT31003100
大车内侧轮距T466024602460
主梁底面至轨道面距离F90510150230145250
起重机宽度B1038010380
轨道中心至起重机外端距离B1400460460
轨面至起重机顶 端距离H45054890519018855205
轨面至缓冲器距离H112001200
车轮中心至缓冲器外端距离A24402440
操纵室底面至轨道面距离H3大 2900大 2900
极限位置(mm)吊钩至轨面距离主钩h146510857801090875
副钩h1440205-10560260
吊钩至轨面中心距离主钩L12800
L22500
副钩L14280
L21000
荐用钢轨
QU100
电源三相交流 380V 50Hz


工作制度(中级) JC=25%
主要技术参数
额定起重量主钩t200
副钩50
跨度m13161922252831
起升高度 主/副m32/32
速度起升m/min3.1
9.8
运行小车28
大车5843
电动机起升型号/kWYZR335LB/132
YZR335M/90
运行小车YZR250MA/22
大车YZR200L/15×4
总容量KW304
自重小车 74
总重 146152160165185193207
154主要尺寸(mm)小车轨距LT6700
小车轮距KT3700
大车内侧轮距T3660
主梁底面至轨道面距离F145250
起重机宽度B11580
轨道中心至起重机外端距离B1460
轨面至起重机顶 端距离H50305345
轨面至缓冲器距离H11200
车轮中心至缓冲器外端距离A2400
操纵室底面至轨道面距离H3大2900
极限位置(mm)吊钩至轨面距离主钩h1290975
副钩h160-260
吊钩至轨面中心距离主钩L13200
L22690
副钩L14690
L21200
荐用钢轨
QU100
电源三相交流 380V 50Hz
QD型双梁桥式起重机
